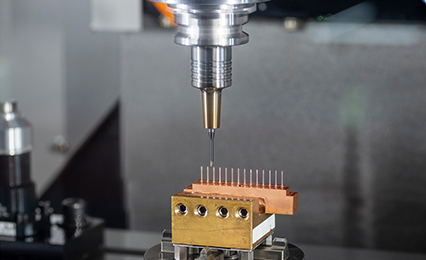

彻底钻研“切削、研磨、测量”

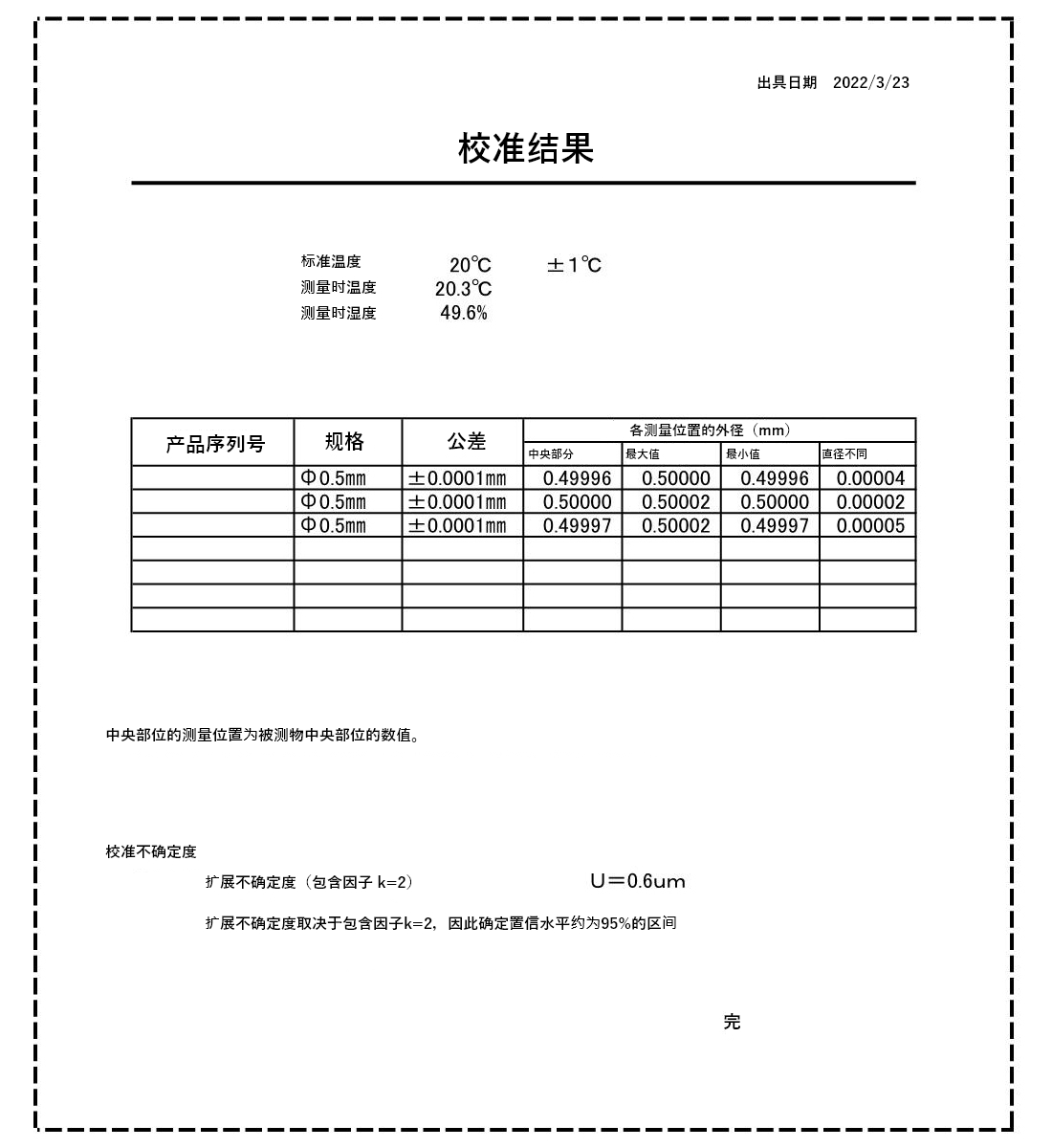

外径公差±0.1µm

01

外径公差
±0.1µm

销和轴的外径精度
目前本公司产品实际达到的最高要求精度为±0.1µm(±0.0001mm)。
在测量仪校准用标准销规等广泛用途得到应用。

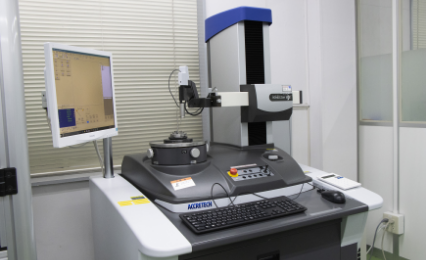

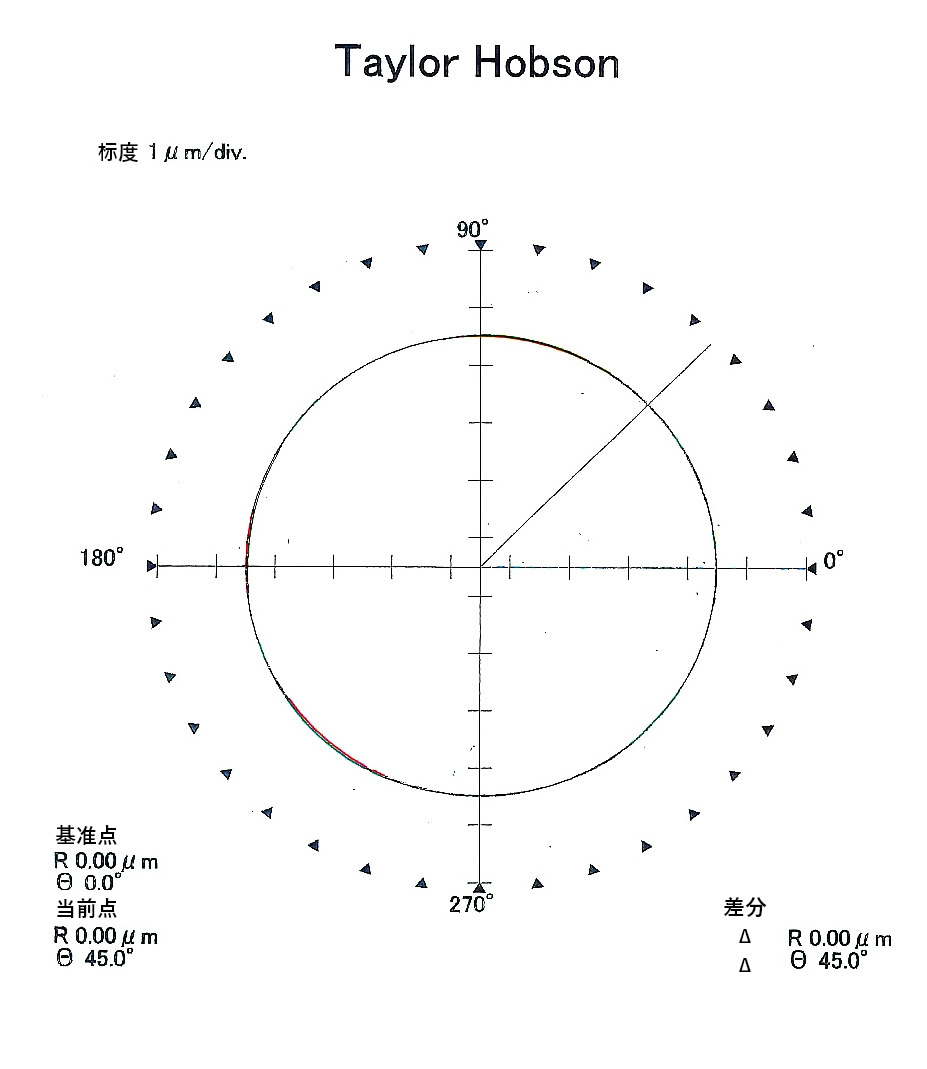

圆度0.06µm

02

圆度0.06µm

圆度是指“距离圆形形体的几何学上的正圆的最大偏差”,圆度是圆棒的重要公差之一。即使外径尺寸在公差范围内,如果圆度不好,可能不符合产品功能要求,因此本公司自行制定了严格的内部标准。
通常销规的超精密圆度精度为0.3µm,对于0.1µm以下的精度要求,本公司产品的圆度达到了0.06µm。

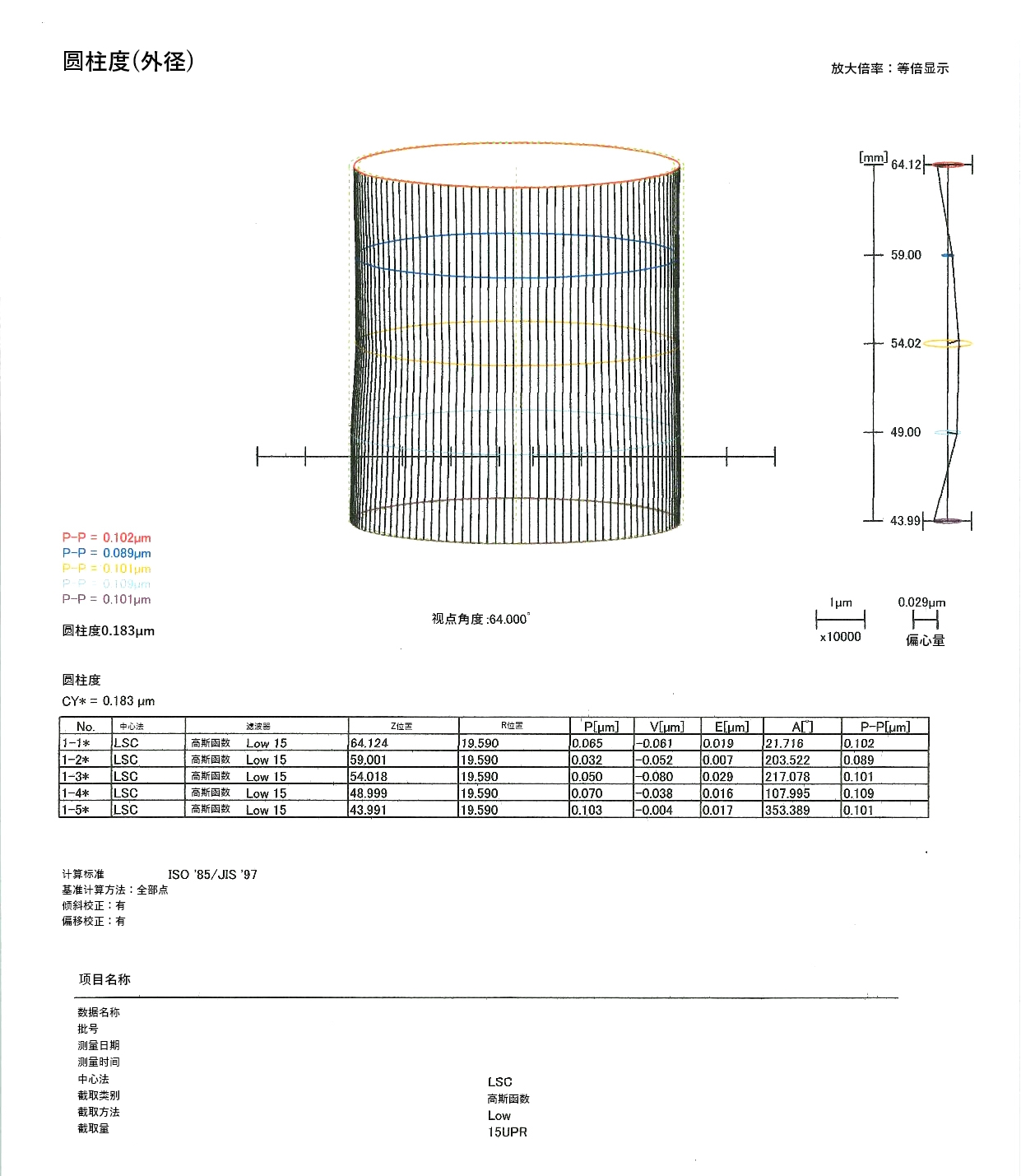

圆柱度0.183µm

03

圆柱度0.183µm

圆度是指“距离圆形形体的几何学上的正圆的最大偏差”,圆度是圆棒的重要公差之一。即使外径尺寸在公差范围内,如果圆度不好,可能不符合产品功能要求,因此本公司自行制定了严格的内部标准。
通常销规的超精密圆度精度为0.3µm,对于0.1µm以下的精度要求,本公司产品的圆度达到了0.06µm。

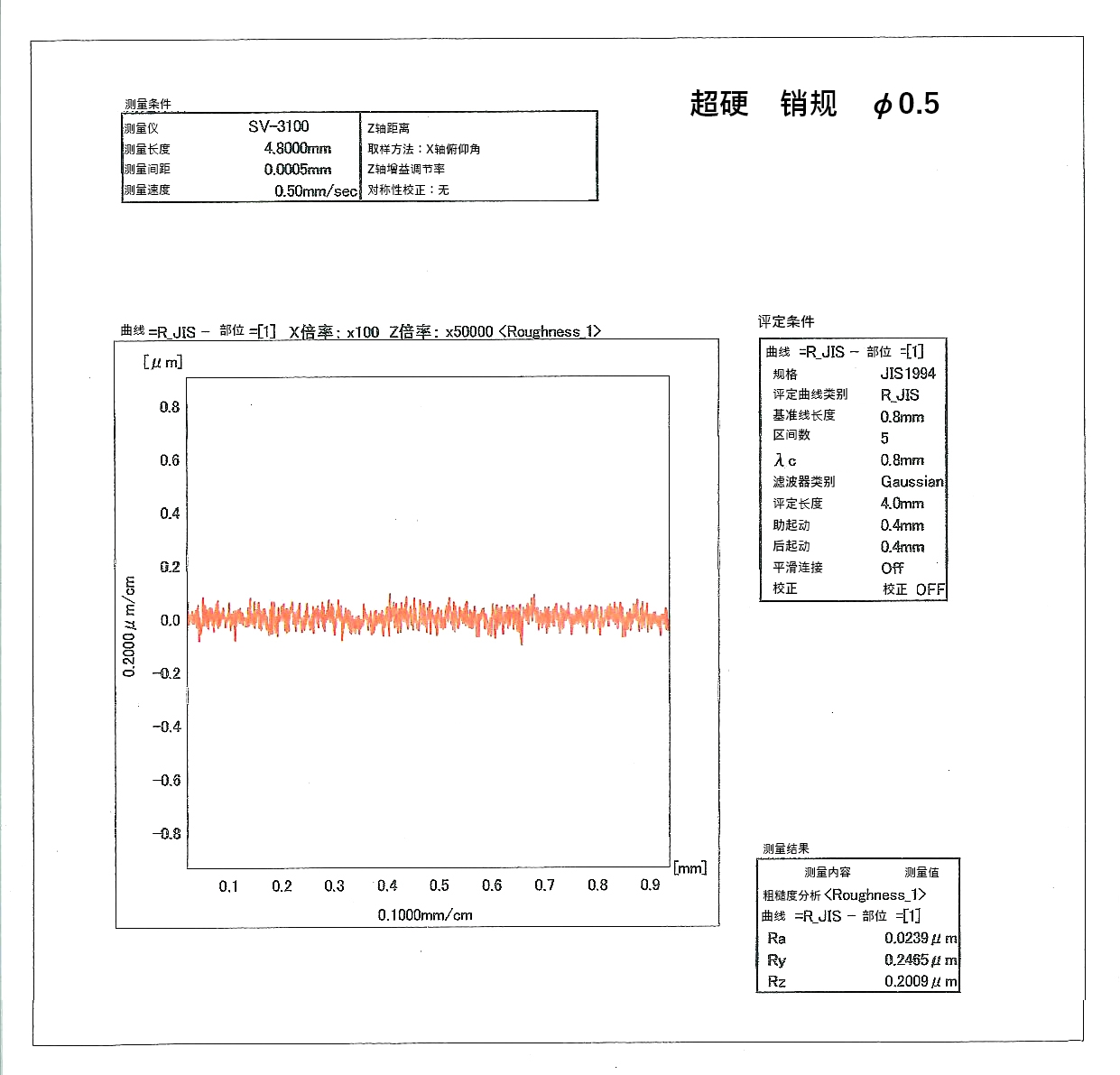

表面粗糙度Ra0.0239µm

04

表面粗糙度Ra0.0239µm

利用金刚石砂轮进行机械磨削加工,可以达到这一表面粗糙度。
根据产品形状,也可以进行手工研磨加工。
对于产品的表面粗糙度,本公司备有各种砂轮,敬请垂询。
也能附上表面粗糙度的测量数据。。

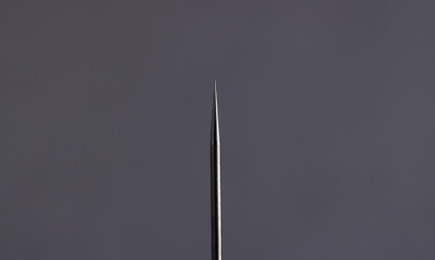

通过无心磨削进行细线加工、长尺寸加工

05

通过无心磨削进行细线加工、长尺寸加工

细线加工的最小直径,阶梯型可达φ0.01µm,直线型可达φ0.05µm。
主要被用作测量用销规。
对于更细的线材加工需求,本公司正在挑战制作直径仅为数μm的销规。
在圆棒的长尺寸加工方面,本公司可以加工的最大长度为2000mm。

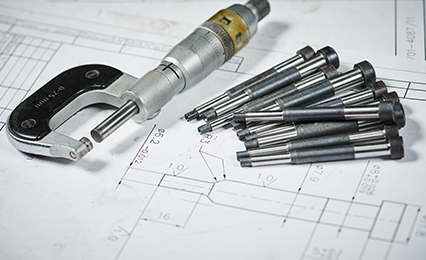

销规
