销规

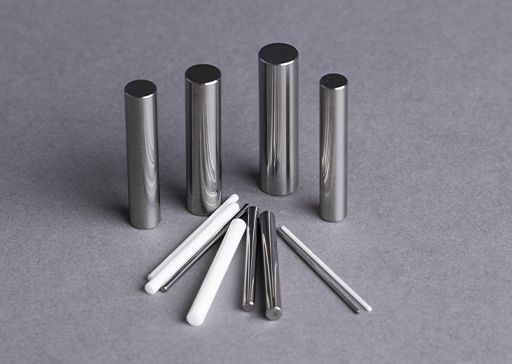

本产品是超硬合金销规，内径测量精度可达微米级。
超精级产品可以用作标准销规。
可以按照客户需要的尺寸制作外径（φD）φ0.1mm～10mm、全长40～60mm的销规。
必要时可以出具“校准证书”和“可追溯系统图”（另外收费）。
只要客户指定所需的尺寸规格和精度，本公司就会报价。敬请垂询。
| 材质 | 超硬合金、氧化锆陶瓷、SKH可以协商 | ||
|---|---|---|---|
| 標準図 |  |
||
| 寸法規格 | 外径（φD） | φ0.1～φ10 | |
| 长度(L) | 40～60mm | ||
| 精度 | 外径精度 | 超精級 | ±0.0003mm |
| 高精级 | ±0.0005mm | ||
| 中精级 | ±0.001mm | ||
| 圆度 | 超精級 | 0.0003mm以下 | |
| 高精级 | 0.0005mm以下 | ||
| 中精级 | 0.0008mm以下 | ||
| 表面粗糙度 | 超精級 | 0.05μmRa | |
| 高精级 | 0.1μmRa | ||
| 中精级 | 0.2μmRa | ||
| 備考 | 只要客户指定所需的尺寸规格和精度，本公司就会报价。敬请垂询。 | ||
| 材质 | 超硬合金、氧化锆陶瓷、SKH可以协商 | ||
|---|---|---|---|
| 標準図 | |
||
| 寸法規格 | 外径（φD） | φ0.1～φ10 | |
| 长度(L) | 40～60mm | ||
| 精度 | 外径精度 | ||
| 超精級 | ±0.0003mm | ||
| 高精级 | ±0.0005mm | ||
| 中精级 | ±0.001mm | ||
| 圆度 | |||
| 超精級 | 0.0003mm以下 | ||
| 高精级 | 0.0005mm以下 | ||
| 中精级 | 0.0008mm以下 | ||
| 表面粗糙度 | |||
| 超精級 | 0.05μmRa | ||
| 高精级 | 0.1μmRa | ||
| 中精级 | 0.2μmRa | ||
| 備考 | 只要客户指定所需的尺寸规格和精度，本公司就会报价。敬请垂询。 | ||

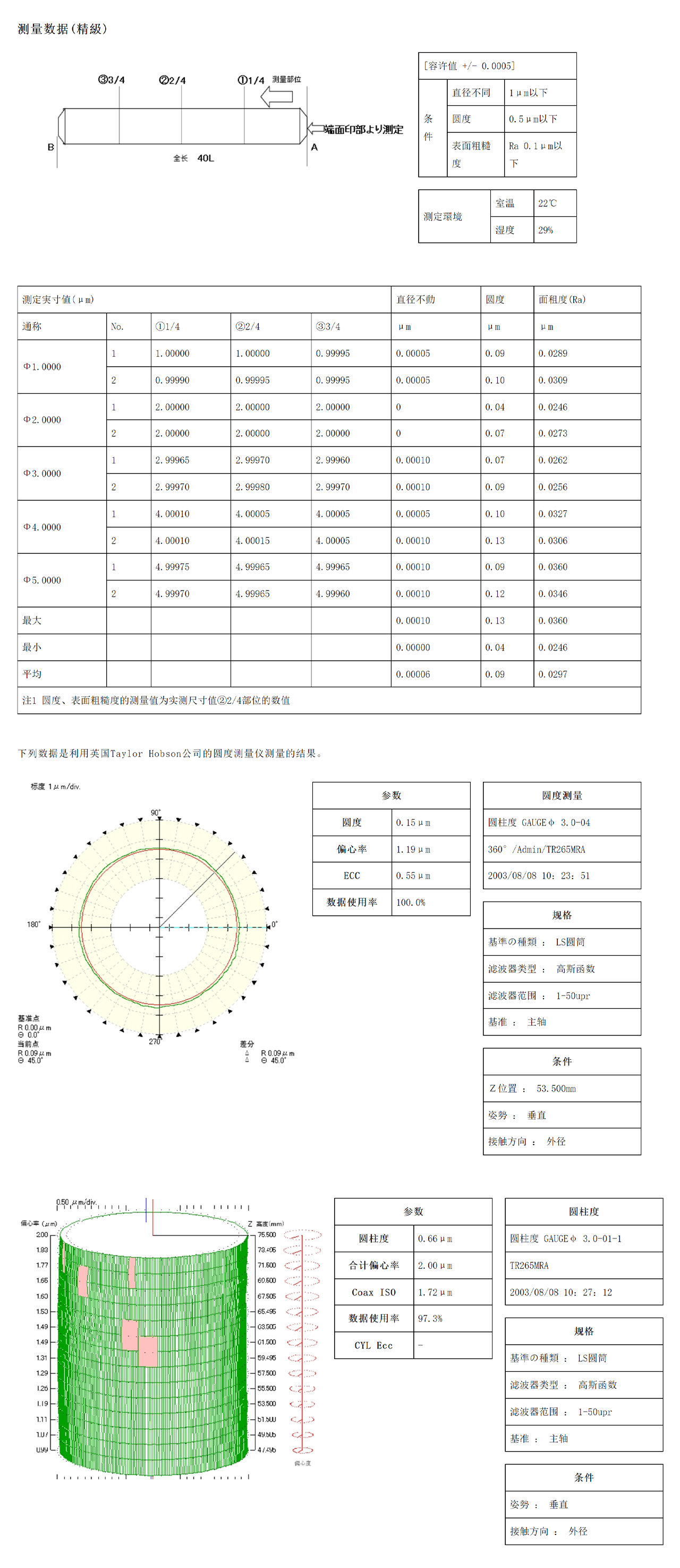

测量数据(精級)
| [容许值 +/- 0.0005] | ||
| 条件 | 直径不同 | 1μm以下 |
| 圆度 | 0.5μm以下 | |
| 表面粗糙度 | Ra 0.1μm以下 | |
| 測定環境 | 室温 | 22℃ |
| 湿度 | 29% |
| 測定実寸値(μm) | 直径不動 | 圆度 | 面租度(Ra) | ||||
| 通称 | No. | ①1/4 | ②2/4 | ③3/4 | μm | μm | μm |
| Ф1.0000 | 1 | 1.00000 | 1.00000 | 0.99995 | 0.00005 | 0.09 | 0.0289 |
| 2 | 0.99990 | 0.99995 | 0.99995 | 0.00005 | 0.10 | 0.0309 | |
| Ф2.0000 | 1 | 2.00000 | 2.00000 | 2.00000 | 0 | 0.04 | 0.0246 |
| 2 | 2.00000 | 2.00000 | 2.00000 | 0 | 0.07 | 0.0273 | |
| Ф3.0000 | 1 | 2.99965 | 2.99970 | 2.99960 | 0.00010 | 0.07 | 0.0262 |
| 2 | 2.99970 | 2.99980 | 2.99970 | 0.00010 | 0.09 | 0.0256 | |
| Ф4.0000 | 1 | 4.00010 | 4.00005 | 4.00005 | 0.00005 | 0.10 | 0.0327 |
| 2 | 4.00010 | 4.00015 | 4.00005 | 0.00010 | 0.13 | 0.0306 | |
| Ф5.0000 | 1 | 4.99975 | 4.99965 | 4.99965 | 0.00010 | 0.09 | 0.0360 |
| 2 | 4.99970 | 4.99965 | 4.99960 | 0.00010 | 0.12 | 0.0346 | |
| 最大 | 0.00010 | 0.13 | 0.0360 | ||||
| 最小 | 0.00000 | 0.04 | 0.0246 | ||||
| 平均 | 0.00006 | 0.09 | 0.0297 | ||||

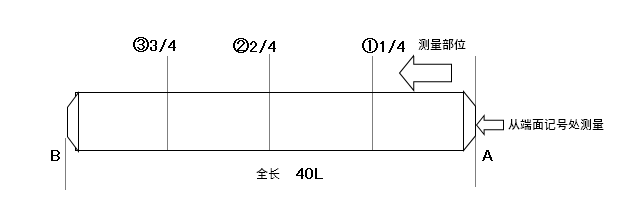

| 注1 圆度、表面粗糙度的测量值为实测尺寸值②2/4部位的数值 | |||||||

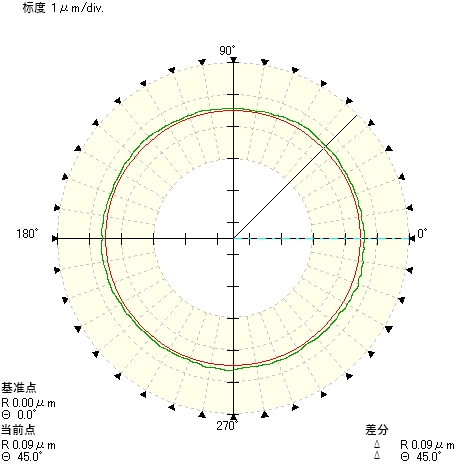

下列数据是利用英国Taylor Hobson公司的圆度测量仪测量的结果。
| 参数 | |
|---|---|
| 圆度 | 0.15μm |
| 偏心率 | 1.19μm |
| ECC | 0.55μm |
| 数据使用率 | 100.0% |
| 圆度测量 |
|---|
| 圆柱度 GAUGEφ 3.0-04 |
| 360°/Admin/TR265MRA |
| 2003/08/08 10：23：51 |
| 规格 |
|---|
| 基準の種類 ： LS圆筒 |
| 滤波器类型 ： 高斯函数 |
| 滤波器范围 ： 1-50upr |
| 基准 ： 主轴 |
| 条件 |
|---|
| Ｚ位置 ： 53.500mm |
| 姿勢 ： 垂直 |
| 接触方向 ： 外径 |

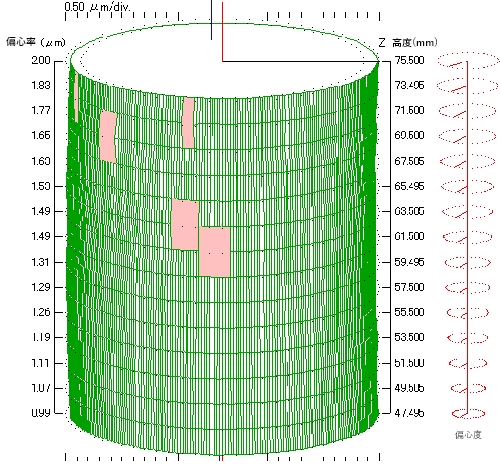

| 参数 | |
|---|---|
| 圆柱度 | 0.66μm |
| 合计偏心率 | 2.00μm |
| Coax ISO | 1.72μm |
| 数据使用率 | 97.3% |
| CYL Ecc | - |
| 圆柱度 |
|---|
| 圆柱度 GAUGEφ 3.0-01-1 |
| TR265MRA |
| 2003/08/08 10：27：12 |
| 规格 |
|---|
| 基準の種類 ： LS圆筒 |
| 滤波器类型 ： 高斯函数 |
| 滤波器范围 ： 1-50upr |
| 基准 ： 主轴 |
| 条件 |
|---|
| 姿勢 ： 垂直 |
| 接触方向 ： 外径 |

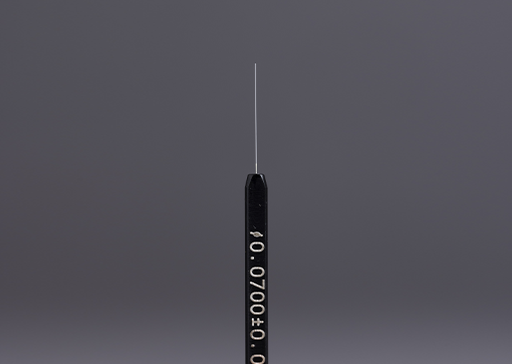

极小直径销规 带握杆型
| 材质 | 超硬合金、氧化锆陶瓷、SKH可以协商 | |
|---|---|---|
| 標準図 |  |
|

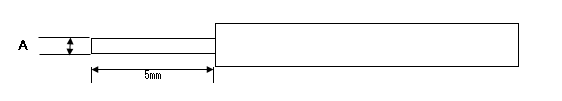

| 寸法規格 | 外径（φd） | φ0.05～φ0.099 |
| 长度（ℓ） | 5mm | |
| 精度 | 外径精度 | ±0.0003mm |
| 直径不同 | 0.0003mm | |
| 表面粗糙度 | 0.1μmRa | |
| 備考 | 只要客户指定所需的尺寸规格和精度，本公司就会报价。敬请垂询。 | |

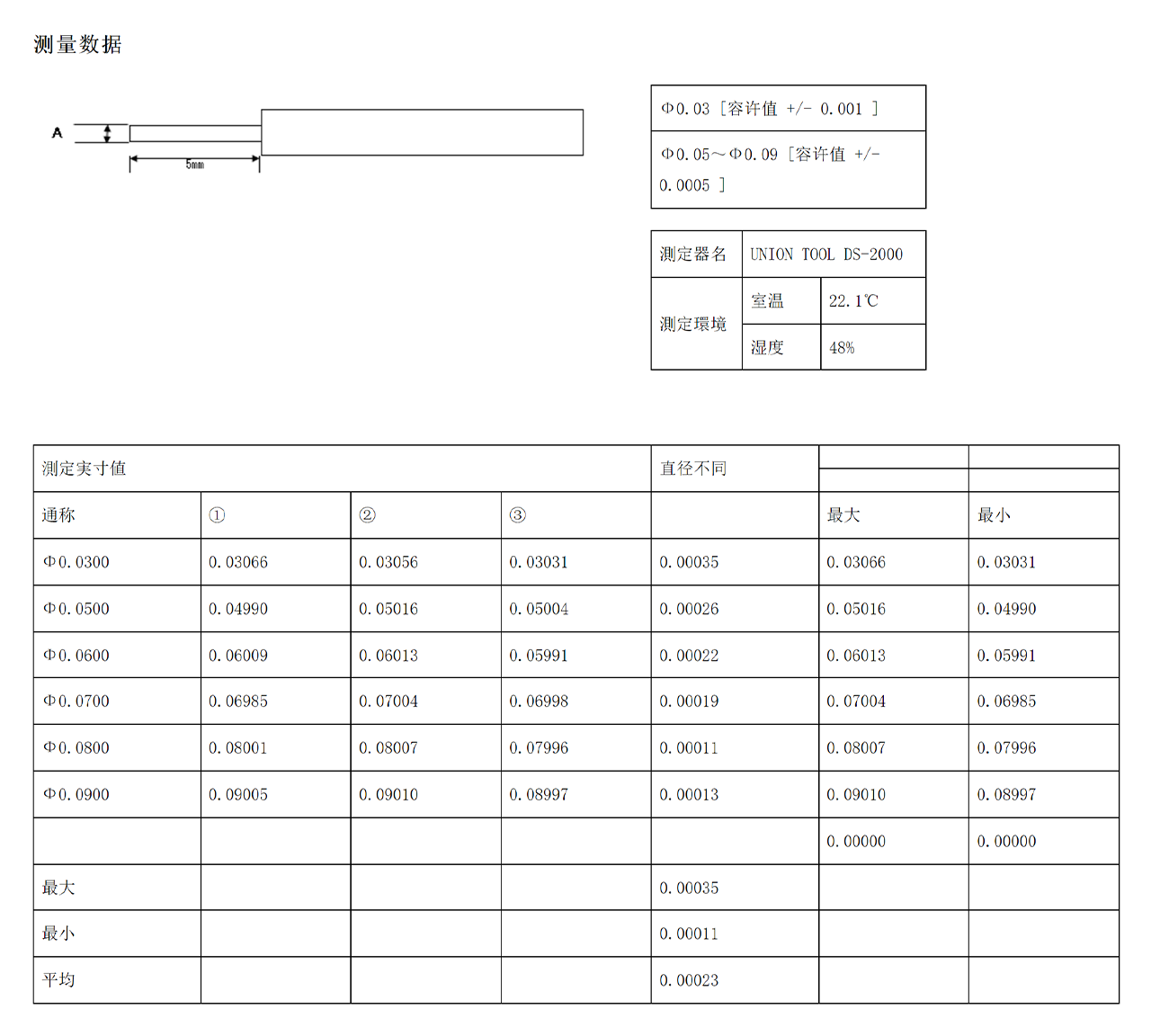

测量数据
| Φ0.03 [容许值 +/- 0.001 ] |
| Φ0.05～Φ0.09 [容许值 +/- 0.0005 ] |
| 測定器名 | UNION TOOL DS-2000 | |
| 測定環境 | 室温 | 22.1℃ |
| 湿度 | 48% | |
| 測定実寸値 | 直径不同 | ||||||
| 通称 | ① | ② | ③ | 最大 | 最小 | ||
| Φ0.0300 | 0.03066 | 0.03056 | 0.03031 | 0.00035 | 0.03066 | 0.03031 | |
| Φ0.0500 | 0.04990 | 0.05016 | 0.05004 | 0.00026 | 0.05016 | 0.04990 | |
| Φ0.0600 | 0.06009 | 0.06013 | 0.05991 | 0.00022 | 0.06013 | 0.05991 | |
| Φ0.0700 | 0.06985 | 0.07004 | 0.06998 | 0.00019 | 0.07004 | 0.06985 | |
| Ф0.0800 | 0.08001 | 0.08007 | 0.07996 | 0.00011 | 0.08007 | 0.07996 | |
| Ф0.0900 | 0.09005 | 0.09010 | 0.08997 | 0.00013 | 0.09010 | 0.08997 | |
| 0.00000 | 0.00000 | ||||||
| 最大 | 0.00035 | ||||||
| 最小 | 0.00011 | ||||||
| 平均 | 0.00023 | ||||||

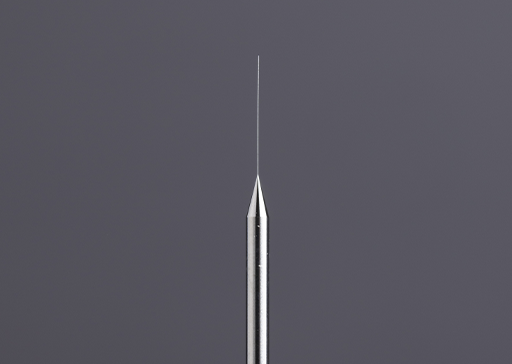

整体式极小直径销规
极小直径销规可以高精度测量极小直径孔的内径。
整体式极小直径销规是从轴部加工顶端销部制成的。
高硬度材料（超合金、氧化锆陶瓷）销规实现业界最小直径，属于超高精度产品。
可以根据客户要求出具“校准证书”和“可追溯系统图”（另外收费）。客户只要指定所需的尺寸规格和精度，本公司就会报价。
敬请垂询。

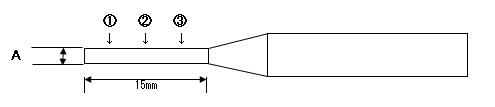

| 材质 | 超硬合金、氧化锆陶瓷、SKH可以协商 | ||
|---|---|---|---|
| 標準図 |  |
||
| 寸法規格 | 外径（φd） | φ0.01～φ0.099 | |
| 全長（ℓ） | 5～10mm | ||
| 精度 | 外径精度 | 超硬合金 | ±0.0005mm |
| 氧化锆陶瓷 | ±0.0010mm | ||
| 直径不同 | 0.0005mm | ||
| 表面粗糙度 | 0.1μmRa | ||
| 備考 | 只要客户指定所需的尺寸规格和精度，本公司就会报价。敬请垂询。 | ||
| 材质 | 超硬合金、氧化锆陶瓷、SKH可以协商 | ||
|---|---|---|---|
| 標準図 | |
||
| 寸法規格 | 外径（φd） | φ0.01～φ0.099 | |
| 全長（ℓ） | 5～10mm | ||
| 精度 | 外径精度 | ||
| 超硬合金 | ±0.0005mm | ||
| 氧化锆陶瓷 | ±0.0010mm | ||
| 直径不同 | 0.0005mm | ||
| 表面粗糙度 | 0.1μmRa | ||
| 備考 | 只要客户指定所需的尺寸规格和精度，本公司就会报价。敬请垂询。 | ||

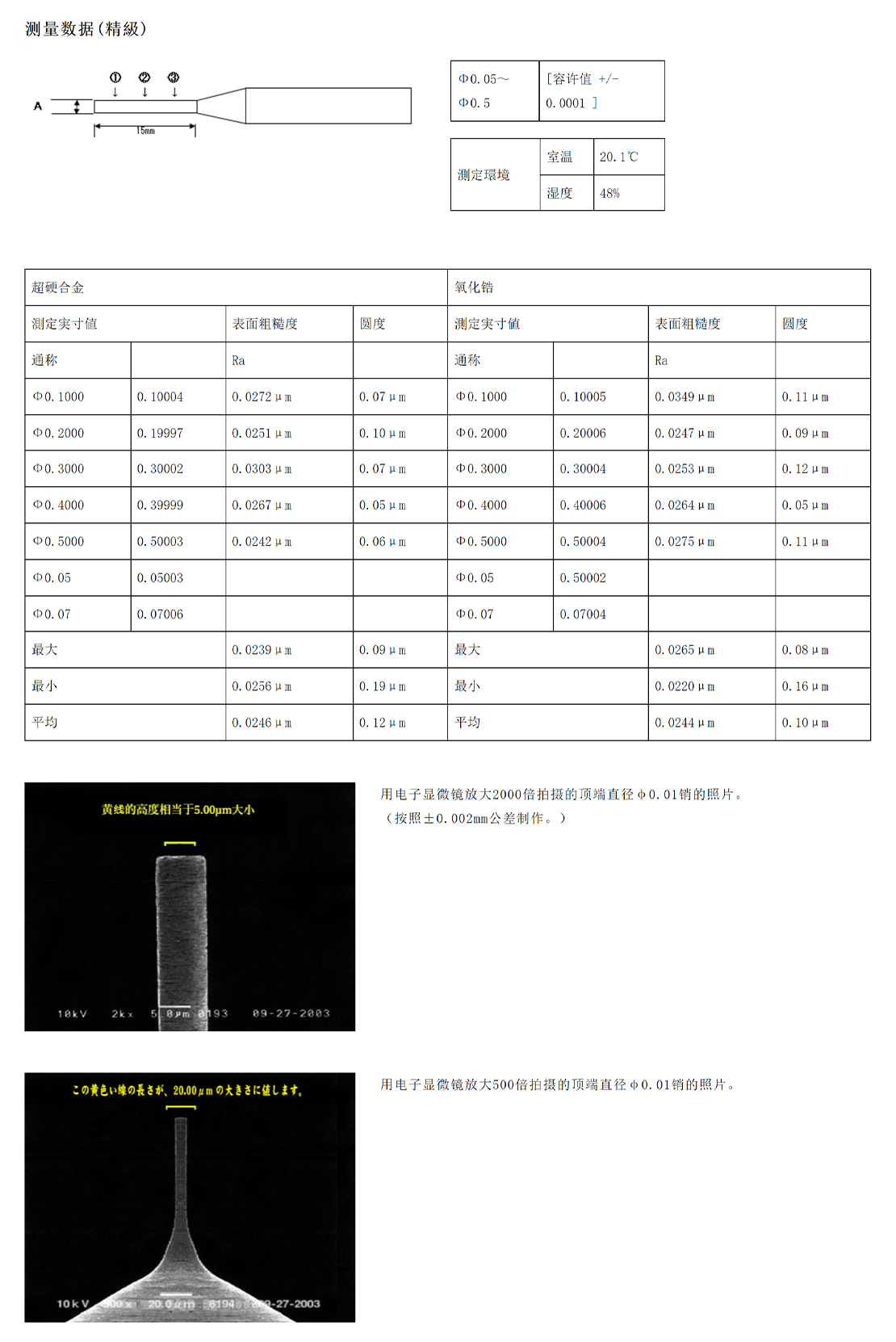

测量数据(精級)
| Φ0.05～Φ0.5 | [容许值 +/- 0.0001 ] |
| 測定環境 | 室温 | 20.1℃ |
| 湿度 | 48% |
| 超硬合金 | 氧化锆 | ||||||
| 測定実寸値 | 表面粗糙度 | 圆度 | 測定実寸値 | 表面粗糙度 | 圆度 | ||
| 通称 | Ra | 通称 | Ra | ||||
| Φ0.1000 | 0.10004 | 0.0272μm | 0.07μm | Φ0.1000 | 0.10005 | 0.0349μm | 0.11μm |
| Φ0.2000 | 0.19997 | 0.0251μm | 0.10μm | Φ0.2000 | 0.20006 | 0.0247μm | 0.09μm |
| Φ0.3000 | 0.30002 | 0.0303μm | 0.07μm | Φ0.3000 | 0.30004 | 0.0253μm | 0.12μm |
| Ф0.4000 | 0.39999 | 0.0267μm | 0.05μm | Ф0.4000 | 0.40006 | 0.0264μm | 0.05μm |
| Ф0.5000 | 0.50003 | 0.0242μm | 0.06μm | Ф0.5000 | 0.50004 | 0.0275μm | 0.11μm |
| Φ0.05 | 0.05003 | Φ0.05 | 0.50002 | ||||
| Φ0.07 | 0.07006 | Φ0.07 | 0.07004 | ||||
| 最大 | 0.0239μm | 0.09μm | 最大 | 0.0265μm | 0.08μm | ||
| 最小 | 0.0256μm | 0.19μm | 最小 | 0.0220μm | 0.16μm | ||
| 平均 | 0.0246μm | 0.12μm | 平均 | 0.0244μm | 0.10μm | ||

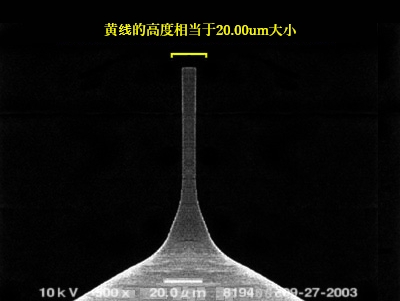

用电子显微镜放大2000倍拍摄的顶端直径φ0.01销的照片。
（按照±0.002mm公差制作。）

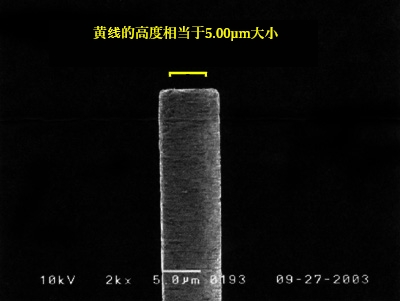

用电子显微镜放大500倍拍摄的顶端直径φ0.01销的照片。
